Лекция о микросервисной архитектуре

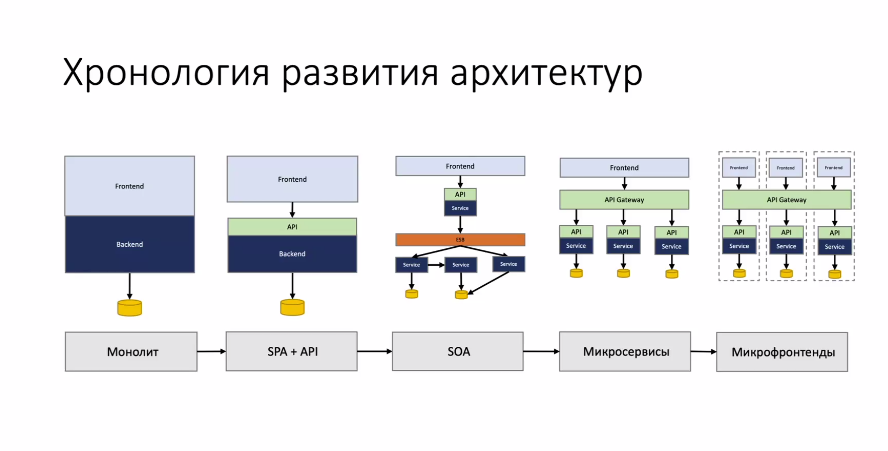

Сравнение архитектур

• Монолит – единый backend и frontend.

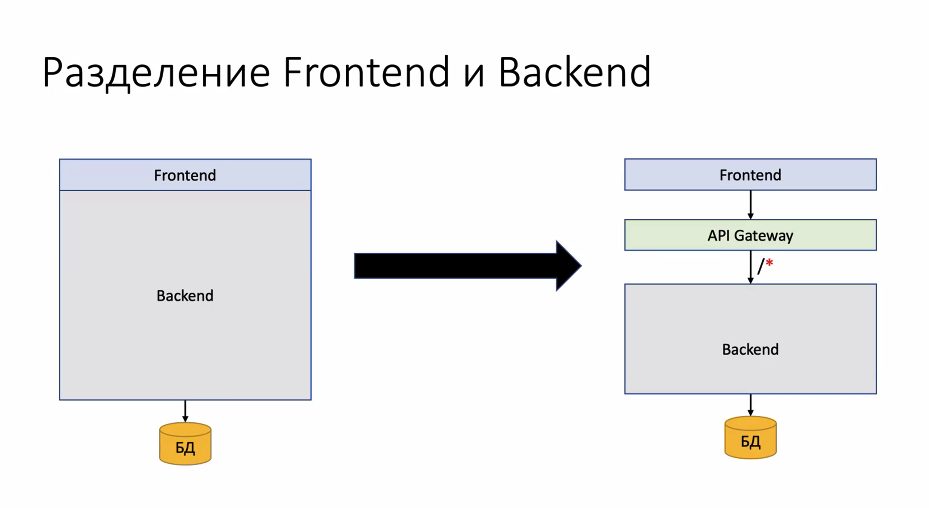

• SPA +API Backend - frontend и backend с API.
• SOA - frontend, backend с API, шина к другим backend сервисам.
• Микросервисы - frontend, API Gateway к разным backend с API, messageBroker для межсервисной коммуникации.
• Микрофронтенды – разные frontend, API Gateway к разным backend с API, messageBroker для межсервисной коммуникации.

Монолит

«Большой комок грязи»:

• Нет четкого разделения на части;
• Каждая часть системы связана со всеми остальными частями;
• В эту архитектуру сложно вносить изменения, за счет сильной связанности могут потянуть за собой сбой .

Многоуровневая архитектура (frontend, бизнес логика, Data access, БД):

• Каждый слой изолирован от остальных;
• Каждый слой отвечает за определенный функционал;
• Но изменения зачастую пронизывают все свои системы.

Модульный монолит:

• Использует логическое группирование функциональности в соответствии с bounded context c хорошо определенной изоляцией;
• Логика отделена от инфраструктуры;
• Легко перейти на микросервисы.

SOA (сервис ориентированная архитектура):

• Распределенная система;
• Централизация – ESB (корпоративная шина) – через нее идет коммуникация у всех сервисов;
• Стремление к повторному переиспользованию сервисов и разделению ресурсов.

Корпоративная шина может содержать конвертацию данных, коннект собственный к БД – может стать узким местом.

Микросервисная архитектура (MSA):

• Распределенная система;
• Децентрализация;
• Без совместного использования ресурсов (отдельные БД);
• Разделение по bounded context;
• Общение через брокера без трансформации: что отправил, то и получил;
• API Gateway без бизнес логики;
• Тестирование идет только самих сервисов, где есть логика.

Микрофронтенды:

• Frontend декомпозирован в соответствии с микросервисами;
• Кросс-функциональные команды.

Монолит vs Микросервисы

Монолит

Минусы:

• Сложность понимания;
• Сложность внесения изменений;
• Сложность масштабирования разработки;
• Привязанность к технологическому стеку;
• Хрупкость (утечка памяти будет во всем монолите);
• Сложность тестирования.

Плюсы:

• Простота разработки;
• Простота развертывания;
• Меньшие требования к компетенциям;
• ACID транзакционность.

Микросервисы

Минусы:

• Сложность правильной декомпозиции;
• Трудозатраты на интеграции;
• Отсутствие транзакционности между сервисами.

Плюсы:

• Легкое масштабирование разработки;
• Легче вносить изменения;
• Лояльность к инновациям;
• Легче тестировать;
• Оптимизация ресурсов: можно подбирать технологии под выполнение конректных задач.

Области применения:

• Идея/Стартап - Монолит
• Продукт до 50-70 разработчиков - SPA +API Backend
• Большой продукт, больше 50-70 разработчиков – Микросервисы

Цели внедрения MSA:

• Быстрая реакция на изменения рынка;
• Сокращение или удержание Lead Time (время от взятия из backlog до релиза) на прежнем уровне.

Domain Driver Design - предметно-ориентированное проектирование.

Стратегические паттерны

Определение границ сервисов

Доменная модель (domain model) – набор классов для решения определенной проблемы.

Ограниченный контекст (bounded context) – один и тот же объект может обладать совершенно разными признаками, исходя из области применения.

Нельзя использовать единую модель во всех случаях, поскольку:

• Сущность будет перегружена;
• Нельзя валидировать поля (для каждой области она своя);
• Риск внесения изменений, надо учитывать все области применения.

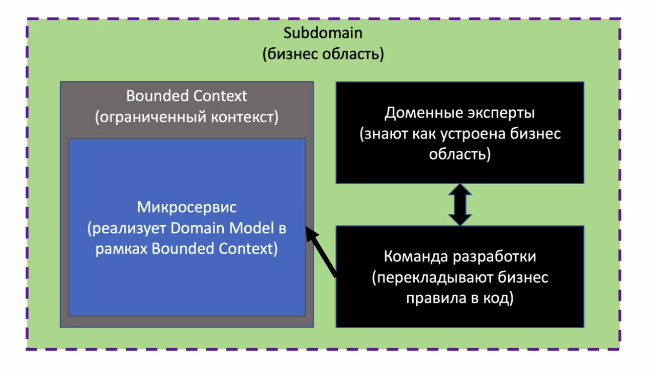

Bounded context – инструмент для ограничения физических границ владения. Карта контекстов (context map) - группировка по области применения

Тактические паттерны

Разделение на агрегаты

Value Object – POJO, без ID. Сравнивается по совокупности его полей. Описывает свойства более высокоуровневого объекта.

Entity (сущность) – POJO с ID и value objects

Aggregate (агрегат) - кластер доменных сущностей, несколько различных entities, отвечает за соблюдение инвариантов (валидацию) и транзакционность (одновременное сохранение всех сущностей агрегата).

Микросервис – это автономный, независимо развертываемый программный компонент, который реализует определенные полезные функции. Границы сервисов формируются на основе бизнес-границ. Содержит один bounded context.

Размер и границы микросервиса. Деление по слабым связям и по агрегатам (минимальный микросервис 1 агрегат – большой и самодостаточный).

Когда у одной команды много сервисов - потери от развертывания и побочных инфраструктурных доработок -> снижение Lead Time Когда у нескольких команд один сервис – ожидание друг друга, согласование на внедрение технологий -> снижение Lead Time Количество сервисов в 1 команде = 1 Слишком мелкое распределение – риск создать распределенный монолит.

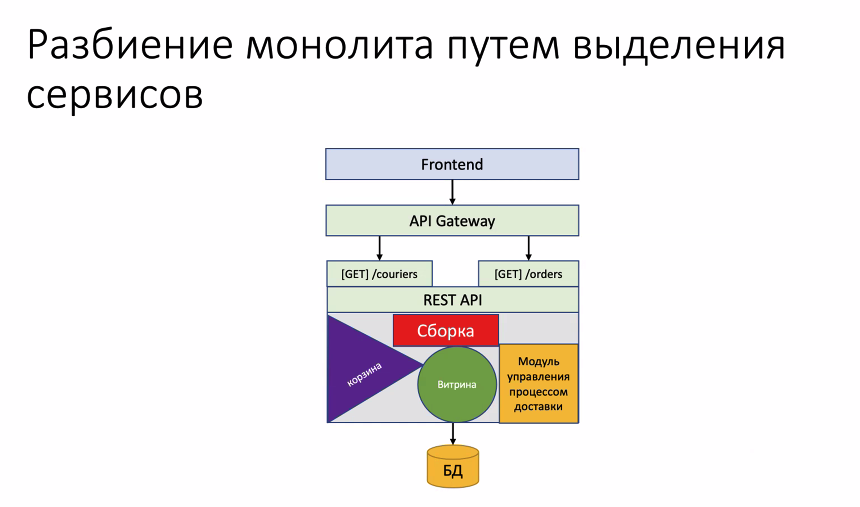

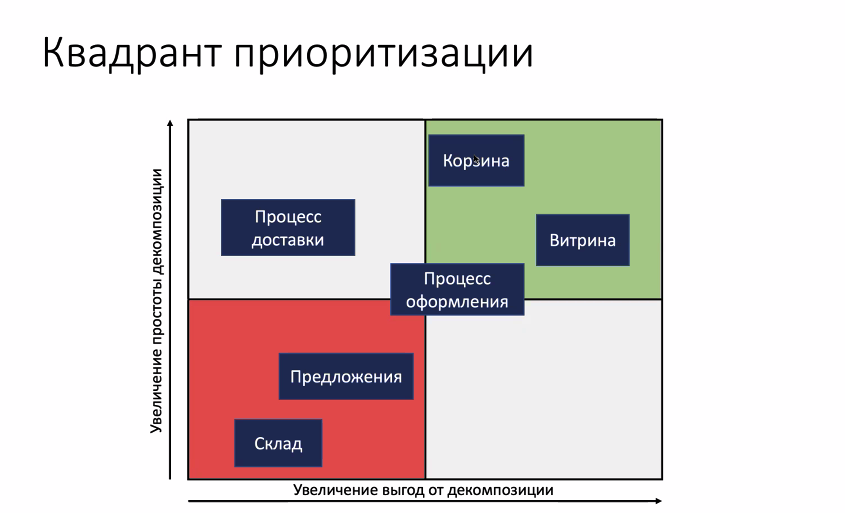

Декомпозиция микросервисов

Сильное зацепление внутри сервиса и слабая связанность между сервисами.

Для проектирования микросервисов, выработки общей архитектуры и согласование используемых технологий используется event storming. Event Storming – work shop (встречи бизнеса, аналитиков и разработчиков).

Для подготовки встречи необходимы продумать: расписание встречи, цели, перерывы, Big picture, легенда, Process modeling, Software design.

Легенда (заданная по цветам):

• Domain Event – событие, происходящее в бизнес процессе (БП). Пишется в прошедшем времени;
• User/Actor – человек, выполняющий действие (команду) через интерфейс;
• Command – команда, выполняемая пользователем через интерфейс, воздействует на агрегат, после исполнения логики в котором порождаются доменные события, в наст. времени;
• Aggregate – кластер доменных объектов, которые могут быть рассмотрены как единое целое.
• External System – сторонний поставщик услуг, например, платежный шлюз или транспортная компания.
• View/Read Model – представление, с которым пользователи взаимодействуют, чтобы выполнить задачу в системе.
• Policy – правило, например, «если клиент с золотой картой, то скидка 5%».
• Hot Spot – проблема, вопрос, идея, комментарий - необходим для фиксации что «тут что-то не так, можно сделать лучше».
• Term – служит для фиксации терминов, которыми мы оперируем. Единая терминология.

Флоу Изображение БП с карточками в цветах легенды, расположенные в нужном порядке.

Big picture:

• Сбор доменных событий;
• Расстановка событий по хронологии.

Рекомендации:

• Строим успешный путь
• Выстраиваем Альтернативный путь
• Ключевое событие - большего размера, bounded context отделяем пограничные события вертикальной чертой
• Проверка трэйсинг (убедиться, что все события присутствуют и в нужном порядке, прочитать в обратном порядке)
• Внести термины

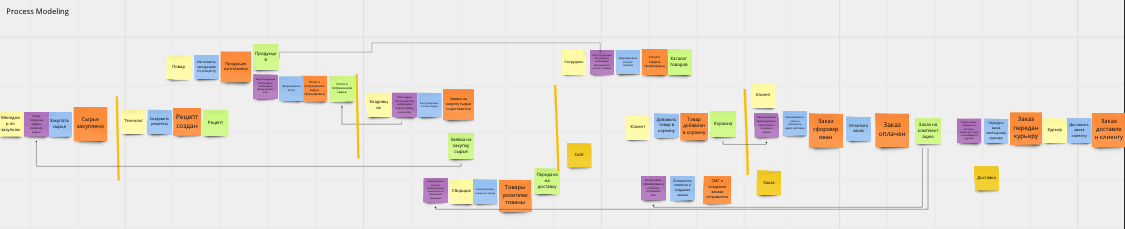

Process modeling: Обогащаем модель с событиями командами, пользователями, агрегатами, правилами. Выделение границ контекстов:

• Анализ ключевых событий;
• Агрегаты нельзя разбивать;
• Анализ свимлейнов (побочных БП);
• Анализ различающихся терминов – признак bounded context

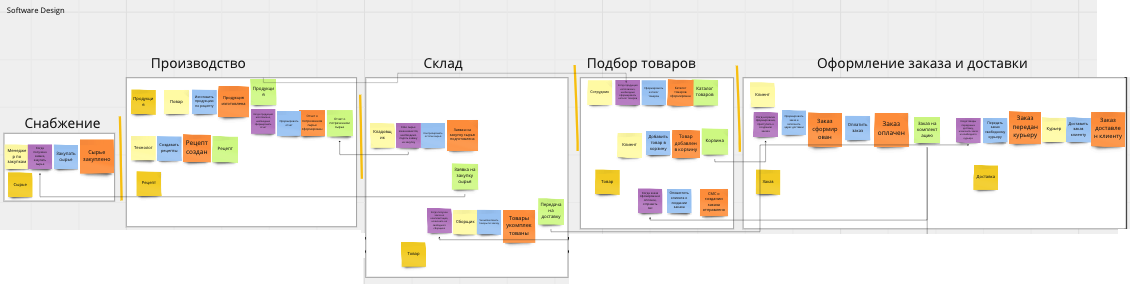

Software design: Определяем границы сервисов. Переложить обогащенную модель на технологии и связи с БД.

Антипаттерны:

• Всегда говорит 1 человек;
• «Есть же документация»
• Видео трансляция вместо общего ресурса (например, Miro)

Сигналы неправильного разбиения:

• Сервис А не может работать без сервиса Б;
• Сервис А и сервис Б изменяются по одной причине в большинстве случаев;
• Вам нужны ACID транзакции (разбиение агрегата);
• Слишком большая команда на область (больше 9 человек на сервис).

Когда использовать Event Storming

• Вы моделируете БП;
• Вы изучаете новые бизнес требования;
• Вы хотите восстановить знание домена;
• Вы хотите улучшить существующий БП;
• Вы хотите поделиться знаниями с новыми членами команды.

Закон Конвея «Организации проектируют системы, которые копируют структуру коммуникаций в этой организации»

Структура команд должна является отражением структуры сервисов.

Service per team pattern

У каждого сервиса должен быть владелец.

Структура команды:

• Специалисты в своей области;
• Небольшая (9 человек);
• Кросс-функциональная;
• Автономная;
• Долгоживущая;
• Владеет 1-2 сервисами;
• Несет полную ответственность за развитие и поддержку;
• В команде: web, QA, back x2, IOS, Android.

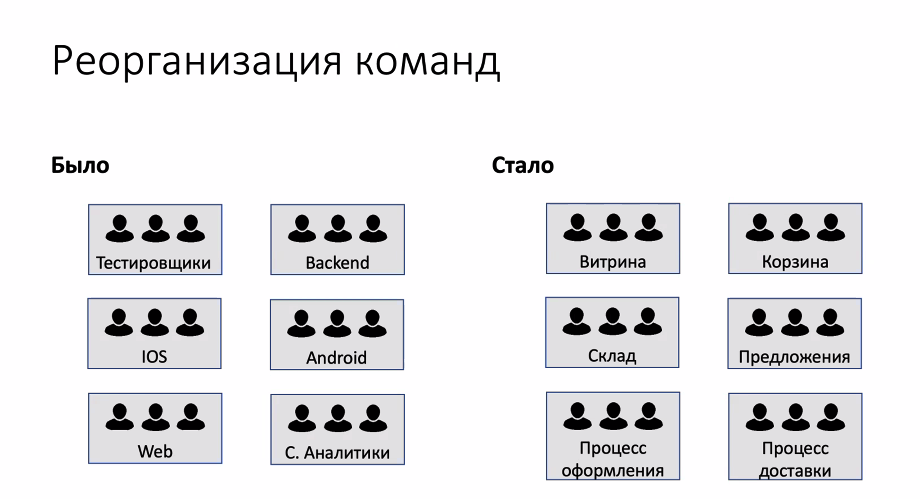

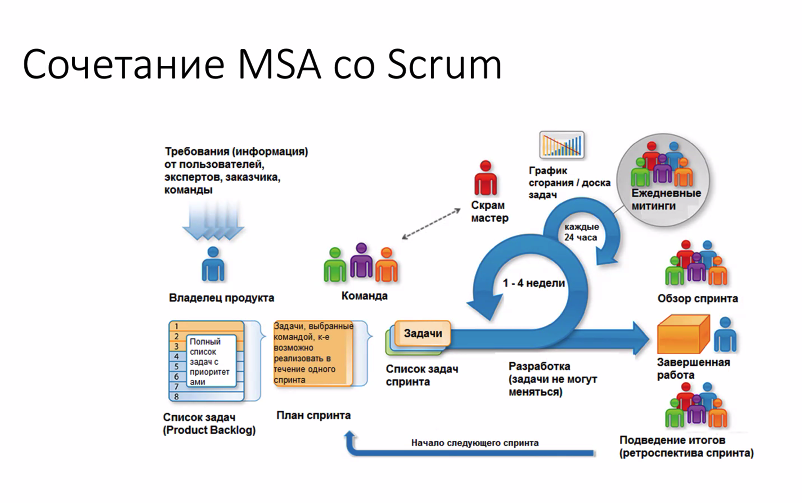

Работа по backlog и быстрый выпуск фичей. Разбиение команд на микросервисы не отменяет совместных сквозных задач. Но нужен CPO для контроля общих приоритетов в команде.

Зоны ответственности.

Архитектора:

• Границы сервисов;
• Автономность, независимость сервисов;
• Виды межсервисного взаимодействия.

Команда:

• Глубокое понимание бизнес области сервиса;
• Архитектура внутри сервиса;
• Технологии внутри сервиса.

Платформенные команды на frontend:

• Самые опытные разработчики;
• Контролируют стек;
• Определяют архитектуру;
• Выпускают релизы.

Платформенные команды на backend:

• Гайды и стандарты;
• Стандарты коммуникации;
• Шаблон сервиса.

Раскрытие API

API Gateway pattern

Без общего API:

• теряется гибкость (если появился новый серсис или объединились другие, а у веб нет этой информации);
• проблема авторизации (на всех мс, вместо одного).

Задачи API Gateway:

• Проксирование запросов;
• Аутентификация;
• Ограничение частоты запросов;
• Сбор показателей;
• Кэширование;
• Журнал запросов.

Проблема единого API Gateway для всех frontend (web, mobile и др.)

• нагрузка;
• нельзя использовать разные виды аутентификации;
• получают доступ к тем методам и функционалу, который не используется.

Поэтому необходимо создавать свой API Gateway под каждый вид frontend.

API Composition pattern Когда вызов идет к одному backend сервису, а на нем вызов в другие сервисы и сбор общей информации для передачи на frontend.

Часто API Composition реализуется функцией API Gateway.

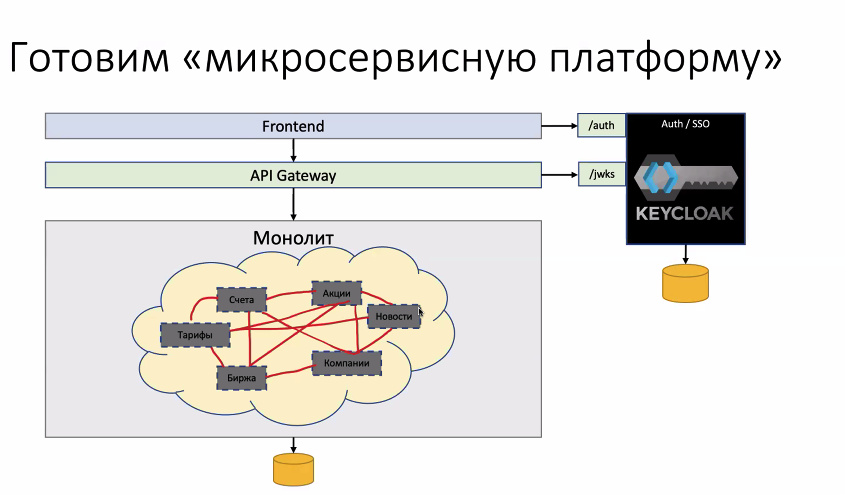

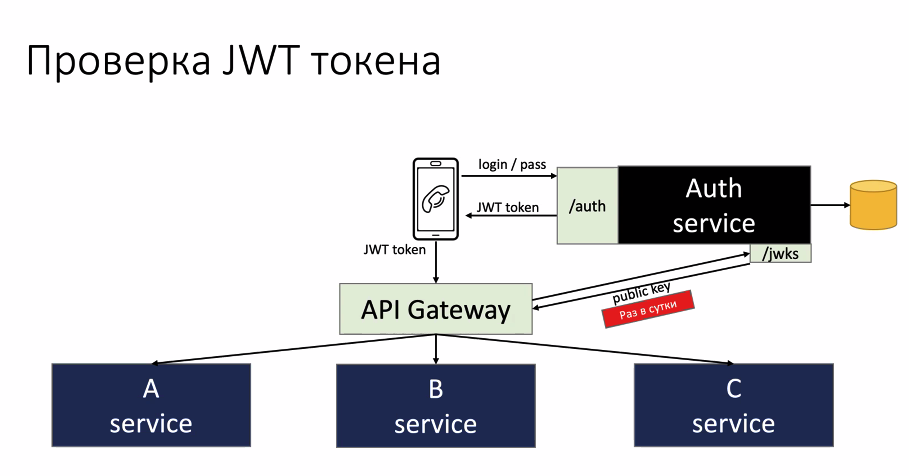

Access token pattern Сервис аутентификации соединен с frontend и отдает jwt token по /auth. API Gateway должен иметь public key для расшифровки jwt, для валидации ходит к сервису аутентификации к /jwks. Refresh token помогает восстанавливать access token, хранится в БД. Его можно заблокировать, тогда заново придется вводить login и password для получение новой пары токенов.

Популярное решение - keycloak.

Shared database anti-pattern

• Одна БД на несколько мс.
• Миграция в одном сервисе может повлечь ошибки при работе в других;
• Невозможность использовать более подходящий вид БД в конкретном случае;
• Нагрузка;
• Мс не разделены по bounded context. Нельзя получать данные напрямую из БД другого сервиса тоже.

Database per service pattern

• Использовать разные вендоры;
• Снижение нагрузки;
• Можно использовать несколько БД в одном сервисе.

Структура микросервиса

• Деление по слоям: бизнес-логика отдельно от интеграции и межсервисного взаимодействия;

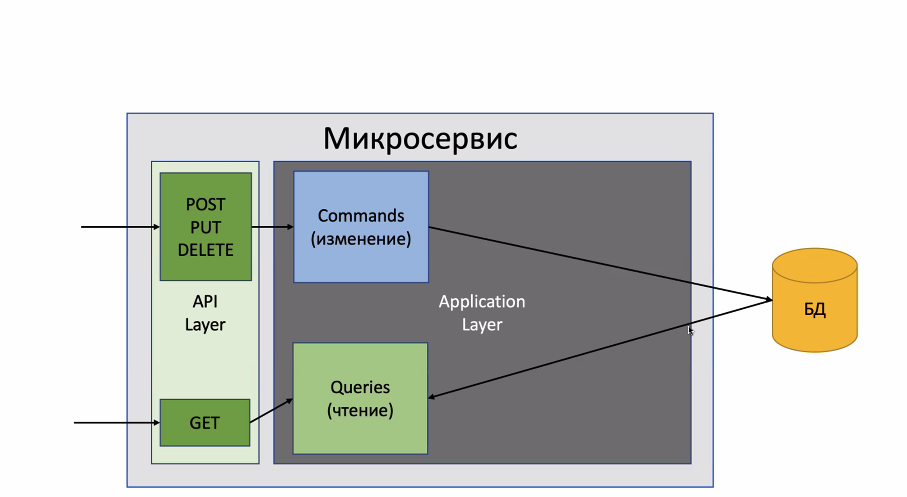

• Разделение ООП/DDD и CRUD: для GET использовать просто queries с преобразованием в DTO, в то время как для POST/PUT/DELETE прописывать логику и бизнес правила;
• Отделение API (endpoints) от Application (commands - service и бизнес логика).
• Commands настраивает взаимодействия entity с repository.
• Валидациям сущности в Domain Layer.

Общие библиотеки и повторное использование кода. Можно столкнуться с проблемой, когда сервисы будут развиваться по-разному, но использовать одни библиотеки, что создает дополнительную зависимость. В общих библиотеках писать стандарты и правила, вроде логирования и т.д., а классы с бизнес логикой у каждого свои.

Общие справочники:

• Иметь одинаковый enum (если редко обновляется);
• Создать мс со справочником;
• Репликация БД.

Template service pattern Использование шаблона сервиса позволяет сконфигурировать общие взаимодействия, реализовать правила и стандарты, единообразие сервисов.

Взаимодействие между сервисами

Синхронное/асинхронное взаимодействие (request/response или queue)

Где возможно, нужно использовать асинхронное.

Синхронное - RPC pattern

• Выполняется медленно (иногда медленнее, чем в монолите);
• Снижение доступности (если несколько мс в цепочке, SLA умножается на количество мс);
• Каскадные сбои.

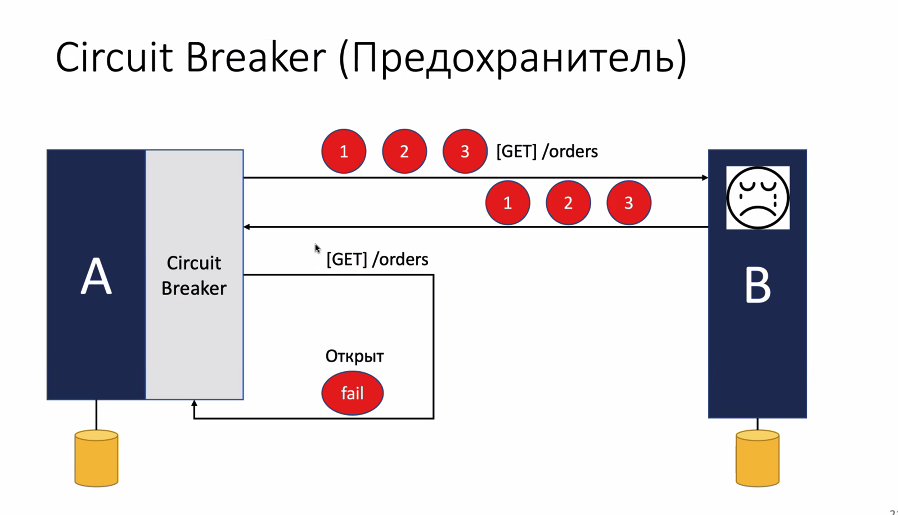

Circuit Breaker pattern (предохранитель) Библиотека устанавливается на http клиент. Отслеживает ошибки по таймауту и размыкает эти запросы, если получил более 3-5 сбоев, далее возвращает ошибку сразу, через какое-то время (30 сек) снова размыкает соединение.

Популярные решения:

• Polly;
• Istio Circuit Breaking.

Асинхронное - Messaging pattern

Использование брокеров очередей.

Достоинства:

• Буферизация сообщений (данные запроса не будут потеряны);
• Слабая связанность мс;
• Гибкое взаимодействие.

Недостатки:

• Потенциальное узкое место по производительности;
• Потенциальная единая точка отказа;
• Дополнительная сложность администрирования.

CAP теорема (отказ брокера, рассинхронизованность данных в мс) Невозможно выбрать все 3, только 2:

• Доступная;
• Распределенная;
• Согласованная.

А значит для MSA уже есть распределенная и приходится пожертвовать доступностью (отказываем в выполнении изначального запроса) или согласованностью (данные будут получены позднее). Обычно жертвуем согласованностью временно.

Отложенная согласованность

Transactional outbox pattern и Polling publisher pattern

Сделать в БД две таблицы с записыванием самого действия и отправки сообщения о нем – Outbox table – стандартного формата для всех агрегатов (id, aggregateType, aggregateId, eventType, payload).

Polling publisher опрашивает, какие события еще не опубликовал, и отправляет повторно в брокер.

Риск повторной отправки и задвоение записи

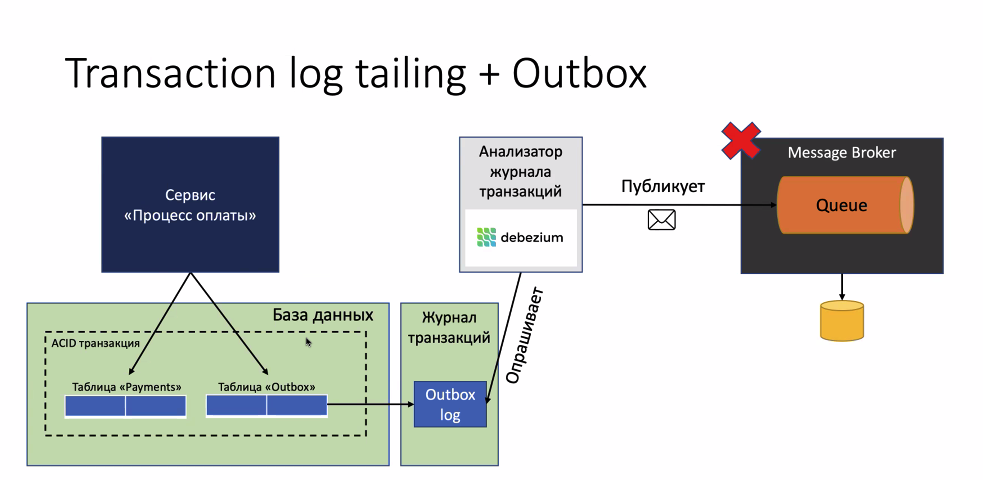

Transactional log tailing + Outbox

Использование Debezium (анализатор журнала транзакций) как Polling publisher, только нагружает не БД, а Журнал транзакций.

Transactional inbox

Защита на стороне потребителя от повторов. Введение таблицы Inbox. И общая транзакция в таблицу inbox и действия.

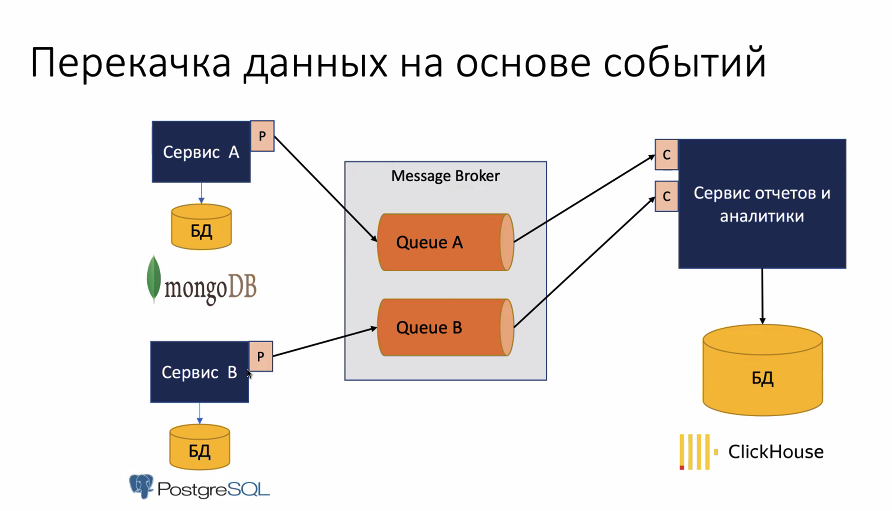

Асинхронный обмен как средство снижения зависимости

CQRS как альтернатива API Composition

Отправка сервисами в очередь для получения данных одним общим сервисом и сохранением в своей БД для комбинации данных.

Плюсы:

• Меньше точек зависимости (только от своей БД);
• Возможность эффективного использования запросов в микросервисной архитектуре (применения соответствующей технологии при решении конкретной проблемы);
• Возможность эффективной реализации разнородных запросов (выгрузка большого объема данных для дальнейшего анализа);
• Улучшенное разделение ответственности.

Минусы:

• Более сложная архитектура;
• Отставание репликации.

Управление сквозными процессами

Saga pattern (альтернатива распределенным транзакциям)

Поочередное выполнение транзакций в каждом мс и отправка сообщения в брокер.

Компенсирующие транзакции в Saga – нужно продумать неуспешный вариант на каждом этапе.

Координация Saga: хореография (самостоятельное реагирование на событие) и оркестрация (есть дирижер – алгоритм для выполнения команд).

Хореография

Преимущества:

• Простота;
• Слабая связанность.

Недостатки:

• Сложная диагностика проблем;
• Риск циклических зависимостей между сервисами.

Оркестрация Создание алгоритма управления процессами с перечислением действий в случае успеха и ошибки.

Преимущества:

• Не создает циклических зависимостей;
• Улучшенное разделение ответственности: сервисы занимаются действиями, а оркестратор – координацией.

Недостатки:

• Риск избыточной реализации у оркестратора прикладной логики.

Развертывание

Способы развертывания мс:

• Multiple service instances per host;
• Service instance per host:
  • Serverless deployment;
  • Service instance per VM;
  • Service instance per Container.

Multiple service instances per host

Легче в развертывании и эффективная работа с ресурсами, но:

• Несколько сервисов конкурируют за общие инфрастуктурные ресурсы;
• На сервере будет установлены разные фреймворки для разных сервисов, которые могут привести к конфликтам;
• Несовместимость версий разных сервисов.

Service instance per host

Serverless deployment – облачное хранение

Service instance per VM

Плюсы:

• Четкое разграничение ресурсов;
• Работа на разных версиях и разных фреймворках;
• Облегченный анализ и мониторинг.

Минусы:

• Установка и управление инфрастуктурой сторонней поддержкой (установка БД, брокера и т.д.).

Service instance per Container

Плюсы:

• Быстро поднимается;
• Инфрастуктура внутри.

Стратегия автономной поставки

Один мс – один репозиторий; Один мс – один CI конвейер.

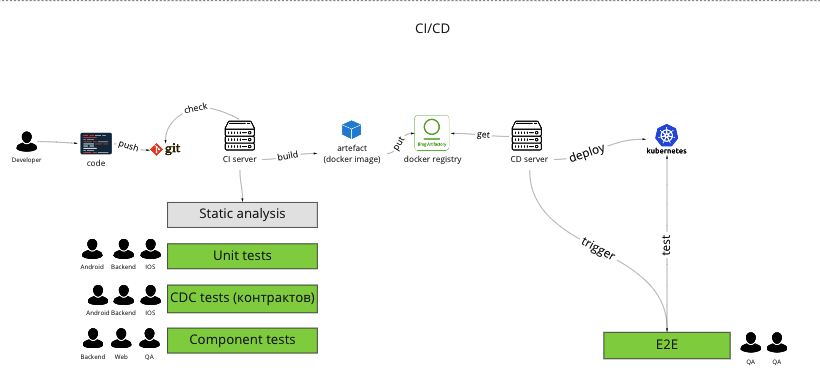

Continuous Integration (CI) сервиса (Сначала быстрые шаги, потом медленные):

• Статический анализ кода;
• Unit тесты;
• Сборка артефакта;
• Интеграционные тесты;
• Компонентные тесты;
• Отправка в хранилище (поднятие версии и отправка в нексус, например);
• Запуск триггеров.

Быстрая обратная связь - о падении пайплайн должно приходить оповещение.

Continuous Delivery (CD)

• Выкачивание артефакта;
• Доставка и развертывание;
• Запуск технических шагов;
• Дымовое тестирование (имитация действий клиента, базовая функциональность);
• Откат (если необходимо).

Deploy инструменты:

• Ci cd (gitlab);
• Kubernetes;
• Jenkins.

Способы конфигурации

Externalized configuration pattern

Потребность разворачивать на разных стендах, в облаке, локально и т.д. решается поставлением конфигураций извне.

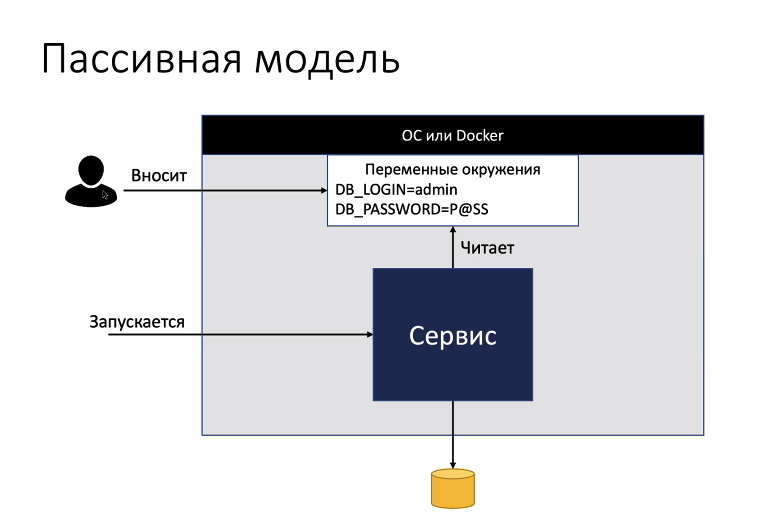

Пассивная модель Переменные окружения вносятся в OC или Docker и при запуске сервис их подтягивает.

Активная модель Configuration server содержит конфигурации, которые при старте сервиса запрашиваются по имени конфигурационного сервера.

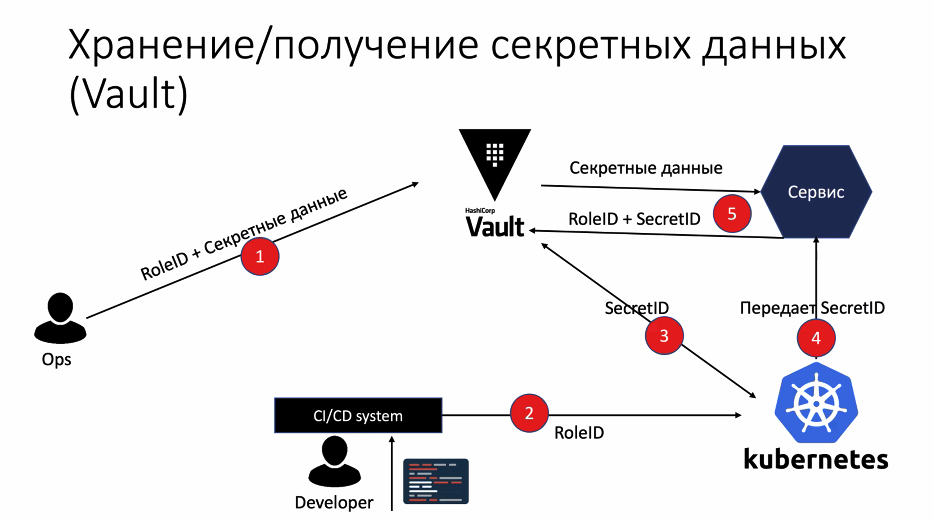

Хранение/получение секретных данных (Vault)

Тестирование

End-to-end Проход сценария по всему функционалу:

• Маленький процесс покрытия;
• Нужно заготавливать входные данные, которые возможно формируются в сервисе и создается неконсистентность данных.

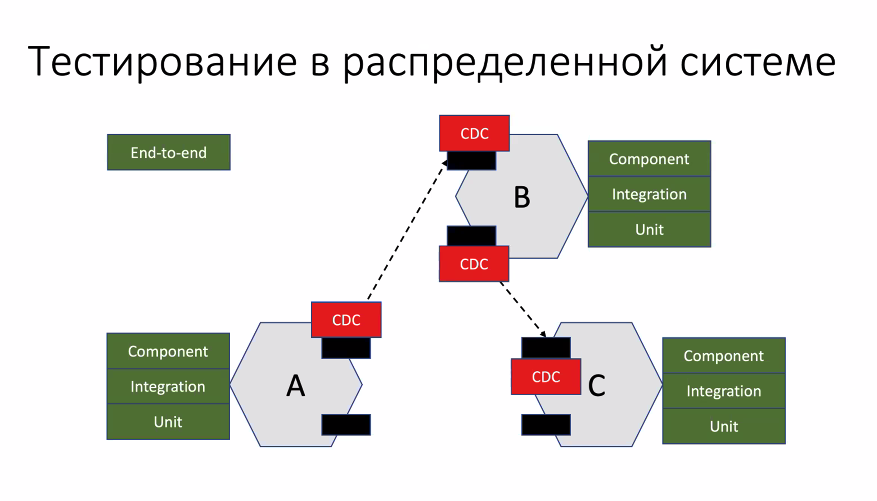

Тестирование в распределенной системе

Написание unit и integration тестов, компонентные тесты внутри одного мс.

CDC – контрактные тесты, контракты между мс.

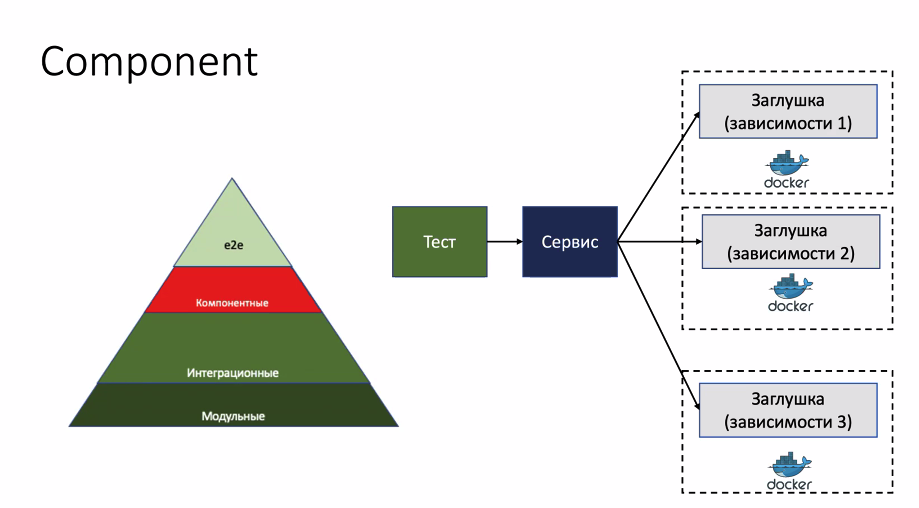

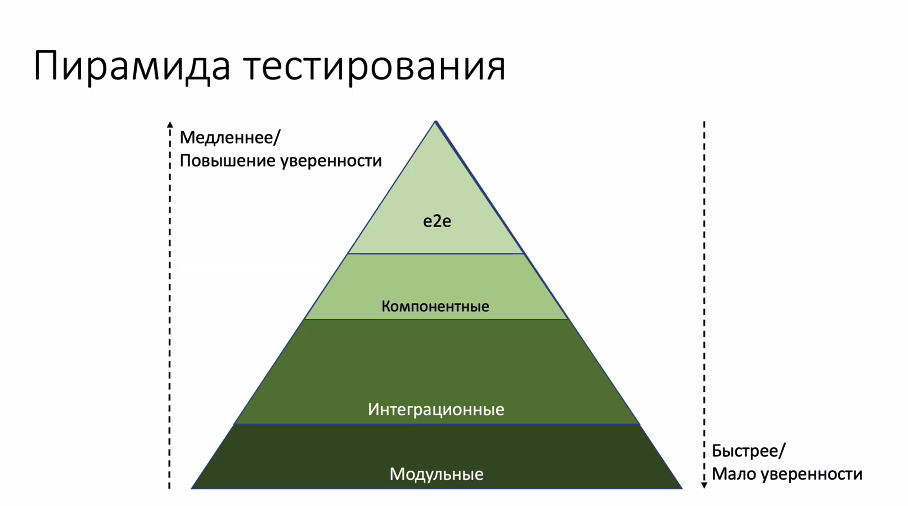

Пирамида тестирования

Модульных тестов должно быть больше. Меньше интеграционных, еще меньше компонентных и e2e (end-to-end) тесты.

Модульные тесты Задача – проверять бизнес-логику сервиса и доменный слой. Использование заглушек на остальной функционал.

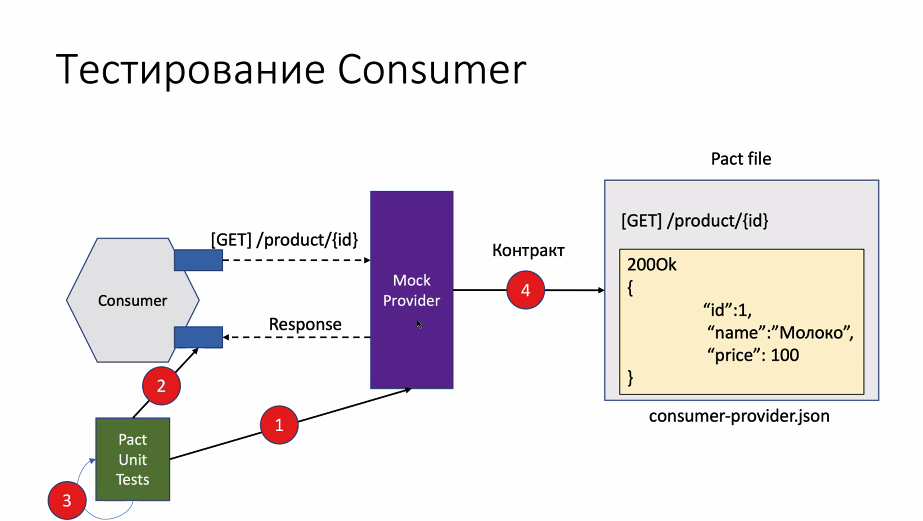

Интеграционные тесты API слой, репозиторий, интеграция с брокерами или api другого мс – cdc тесты (контракты).

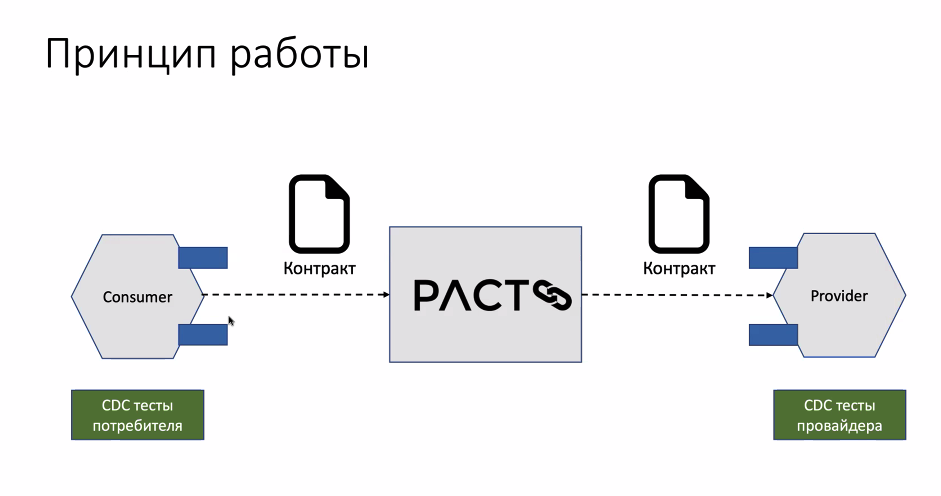

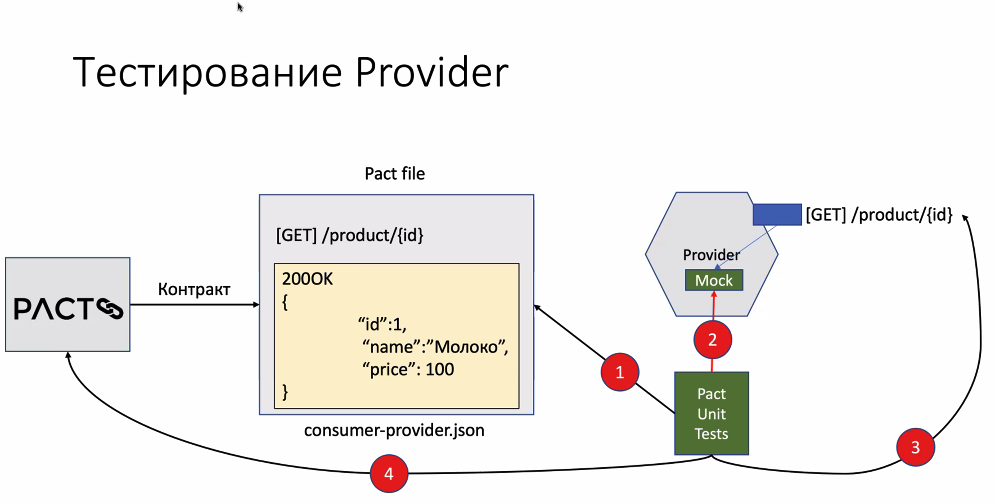

Популярные решения: PACT.

Компонентные тесты Направлены на публичные методы сервисов.

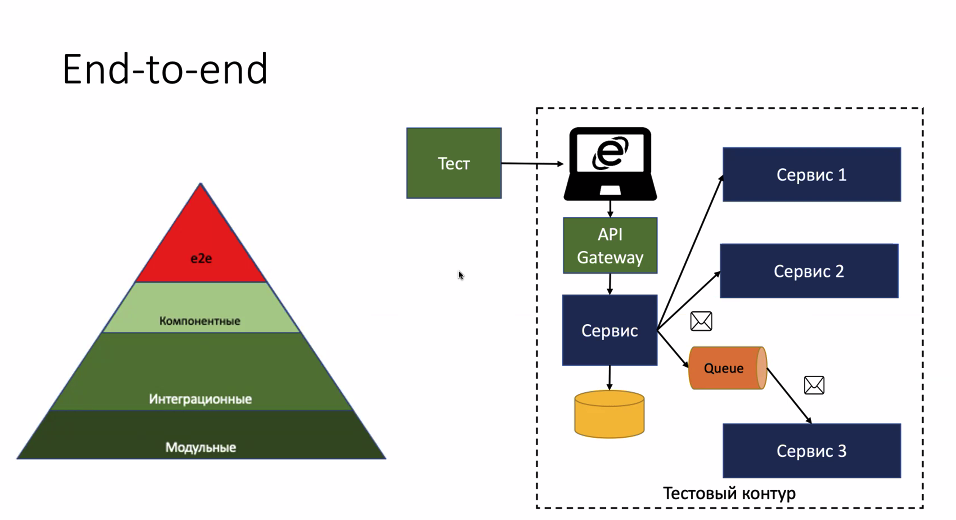

End-to-end Тестирование всего процесса интеграции всех сервисов. Не дают ответ – можно ли релизиться. Тестируйте маршруты, а не истории.

Нужно также писать контрактные тесты между backend и frontend.

Антипаттерн «Рожок с мороженным» Когда неправильно распределено количество тестов, не по сложности и скорости проведения.

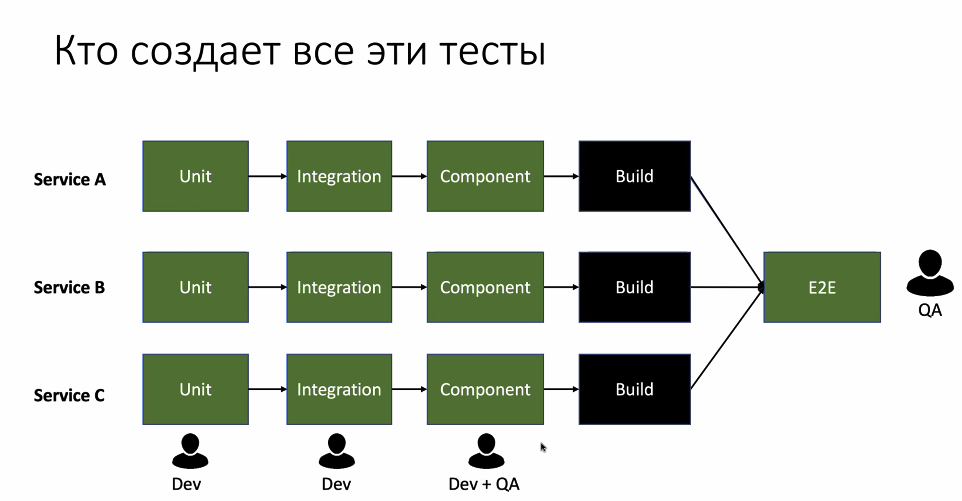

Кто создает тесты:

• Unit - разработчики;
• Интеграционные - разработчики;
• Компонентные – разработчики и тестировщики;
• End-to-end – тестировщики.

Мониторинг

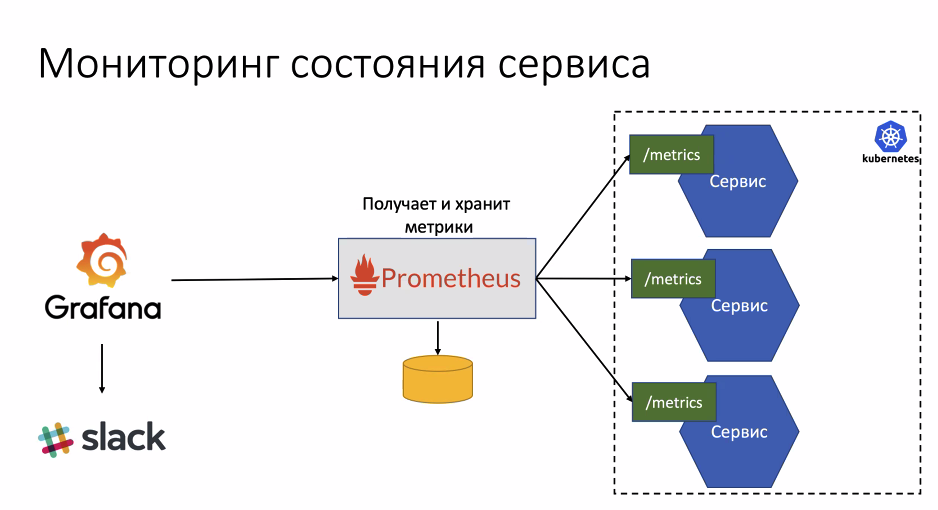

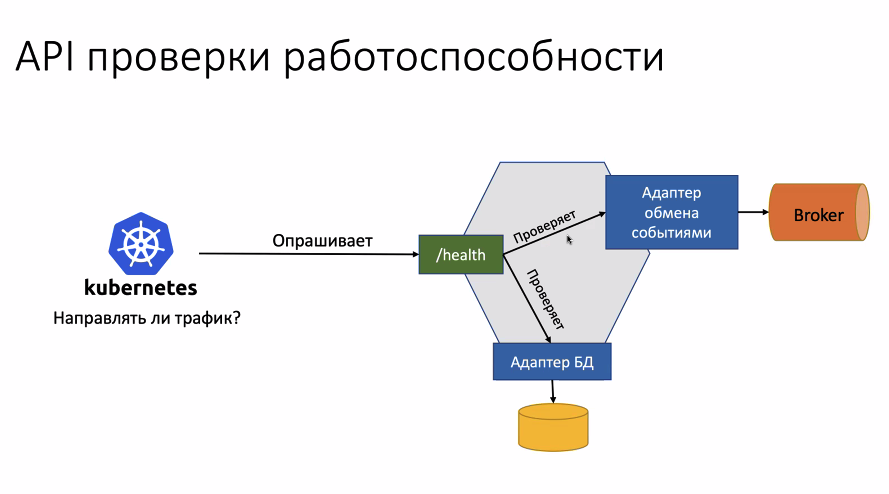

Health Check API pattern

Kubernetes Опрашивает работоспособность сервиса

Grafana Получает и хранит метрики

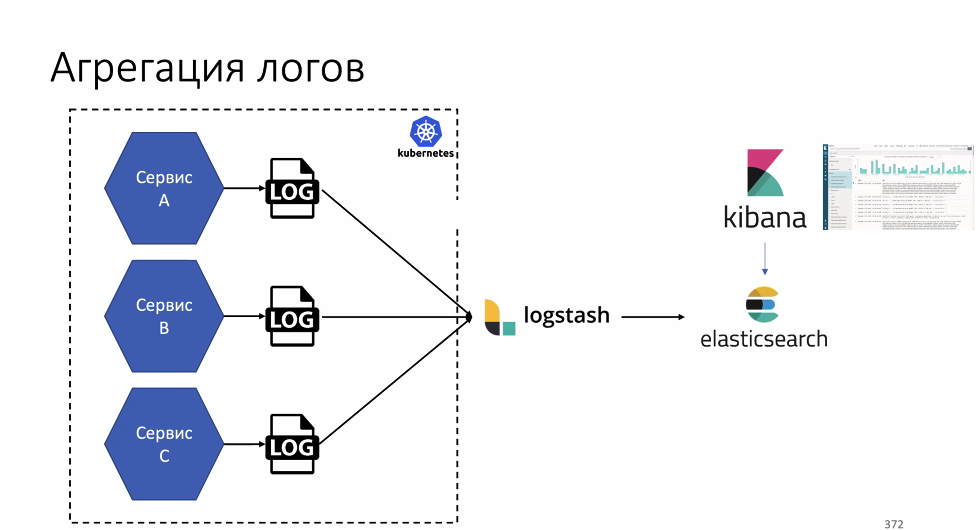

Сбор логов

Log aggregation pattern

Агрегация логов в файлы, перекладывать в файловый агент – logstash, а далее хранить в elasticsearch, а в kibana анализировать. Если напрямую писать в elasticsearch, есть риск потерять логи или накопить до отключения сервиса. Logstash также помогает преобразовать в единый формат, вырезать sensitive data.

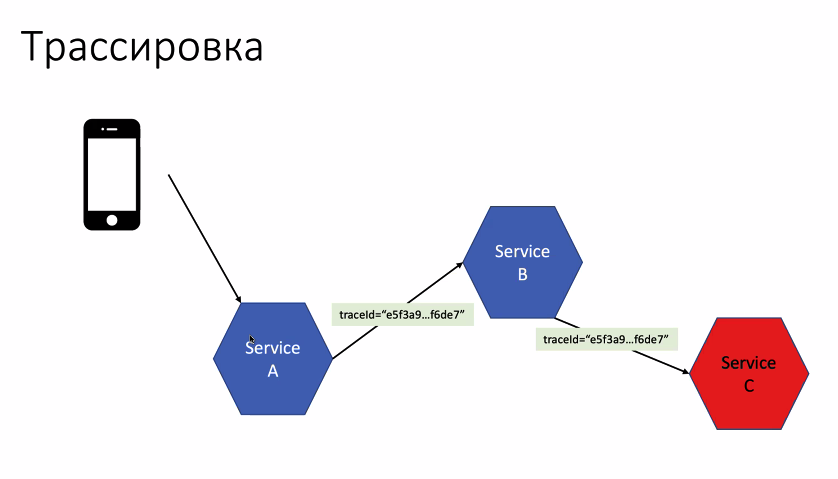

Распределенная трассировка

Distributed tracing pattern

Найти traceId в первом запросе и отследить по всем сервисам. Популярное решение:

• Jaeger;
• Zipkin.

Поддержка

Подход «кто разработал, тот и поддерживает» - более ответственный подход к разработке, высокое погружение в возможные проблемы.

Не класть все сервисы в 1 место, которое может отказать. Изолированность и масштабирование реплик. Балансировка нагрузки RPC. Масштабирование БД. Балансировка нагрузки через очереди.

Разбиение монолита на микросервисы

Необходимо реализовать следующие шаги:

• Поддержка сверху и снизу (работа бизнеса совместно с разработкой);
• Построение карты контекстов - полностью копировать структуры монолита нельзя, поскольку есть риск создать распределенный монолит.
• Проведение Event Storming;
• Реорганизация команд, сделав их кросс-функциональными;
• Квадрант приоритизации – поочередное вынесение из монолита наиболее подходящего функционала.

Метрики успеха:

• Количественные – уменьшение Lead Time
• Качественные – happy index

Основные стратегии декомпозиции

• Отделение Frontend от Backend (добавление API gateway);
• Постепенные изменения – поочередное вынесение функционала в сервис.
• Реализация новых бизнес возможностей в виде сервисов (добавление нового функционала);
• Разбиение монолита путем выделения сервисов - появляется интеграционный слой между монолитом и выделенным сервисом.

Branch by abstraction pattern Создание интерфейса между частями и вынос имплементации в новый мс.

Change data capture pattern Уйти из монолита, не обладая исходным кодом. Подсоединить debezium к БД, чтобы отслеживать изменения, и по очереди перенаправить данные в новый мс.

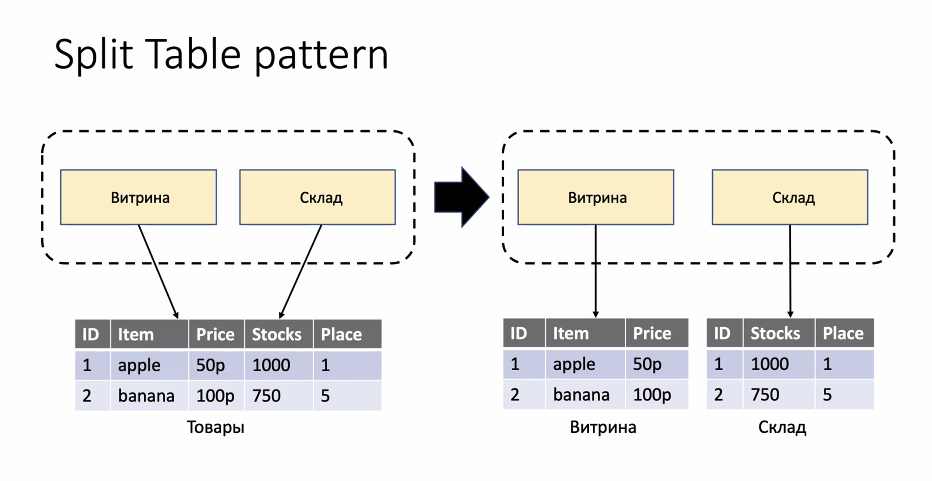

Split table pattern – декомпозиция БД Перенесение одной таблицы в несколько таблиц

Шаги выделения мс из монолита:

• Event Storming;
• Выделяем авторизацию в мс;
• Создаем api gateway между auth и монолитом;
• Рефакторинг выделяемого функционала в мс;
• Декомпозиция БД;
• Выделяем мс.
• Отчет и аналитика - настройка репликации БД монолита в Систему отчетности, прибегнув к перекачке данных на основе событий, используя брокер очередей
